Vcheck Sys

通用型异音检测系统

用于各种小电机类产品工厂生产线上的高效NVH检测的全功能异音检测利器。

十年磨一剑，成熟好用的异音检测系统。

噪声测试下限低至   9 dBA

数十种异音检测专用分析方法助你攻克异音检测难题！

    通用型异音异响自动检测系统是专门为旋转类结构、小型电机或包含电机的产品在生产线上进行异音异响自动检测设计的自动化测试系统。用于生产线终检阶段，对表现出特定特征的噪声、振动信号超出阈值等问题的产品进行筛选。

    Vcheck异音异响自动检测系统融合了未来振动公司多年自动化声学检测经验开发的用于各种小电机类产品工厂生产线上的高效NVH检测的全功能异音检测产品。

    系统配备了一系列专为生产线自动化测试打造的实用辅助功能：支持分级权限的用户管理体系，确保操作安全可控；集成modbus、OPC等通信自动化控制功能，实现设备无缝对接与高效协同；具备产品编号自动扫码输入功能，拥有原始数据完整记录与溯源机制，确保检测流程透明可查；支持数据批量分析管理，便于获取数据批量特征信息，辅助制定检测标准。

应用领域：

汽车零部件：各类小风扇、各类电机、齿轮箱等

家用电器：洗衣机、抽油烟机、风扇等

• 多测点、多通道、多种分析方法并行检测

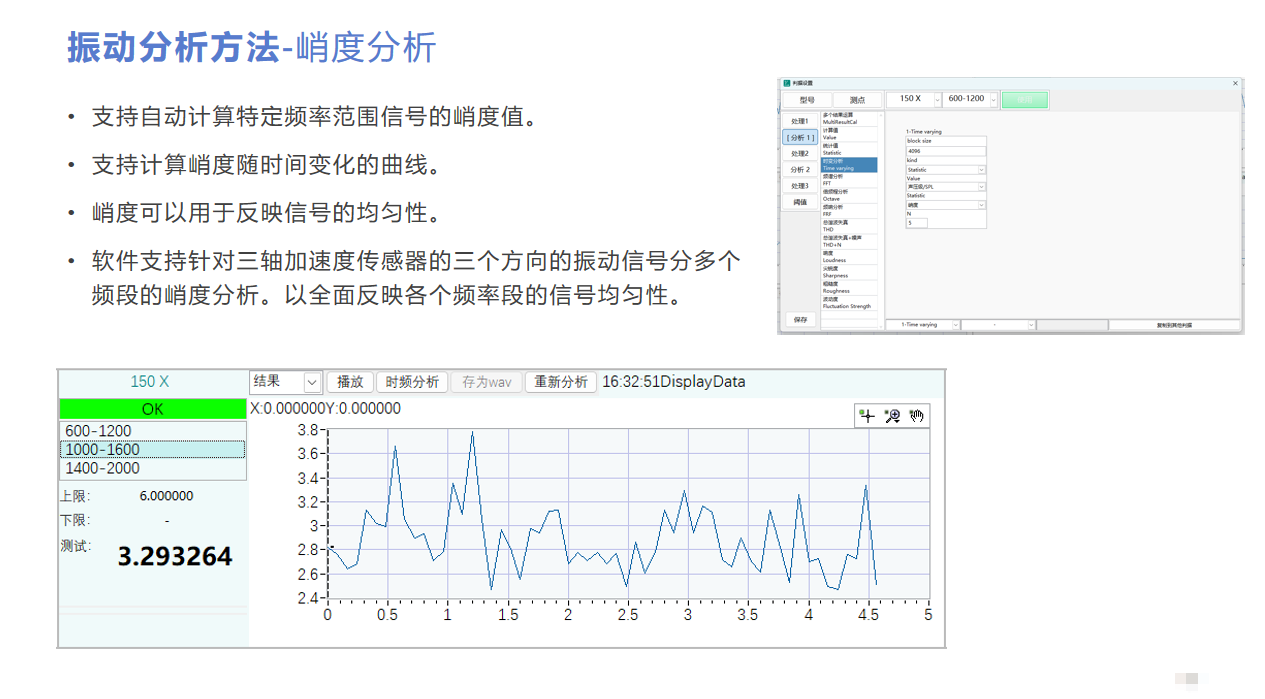

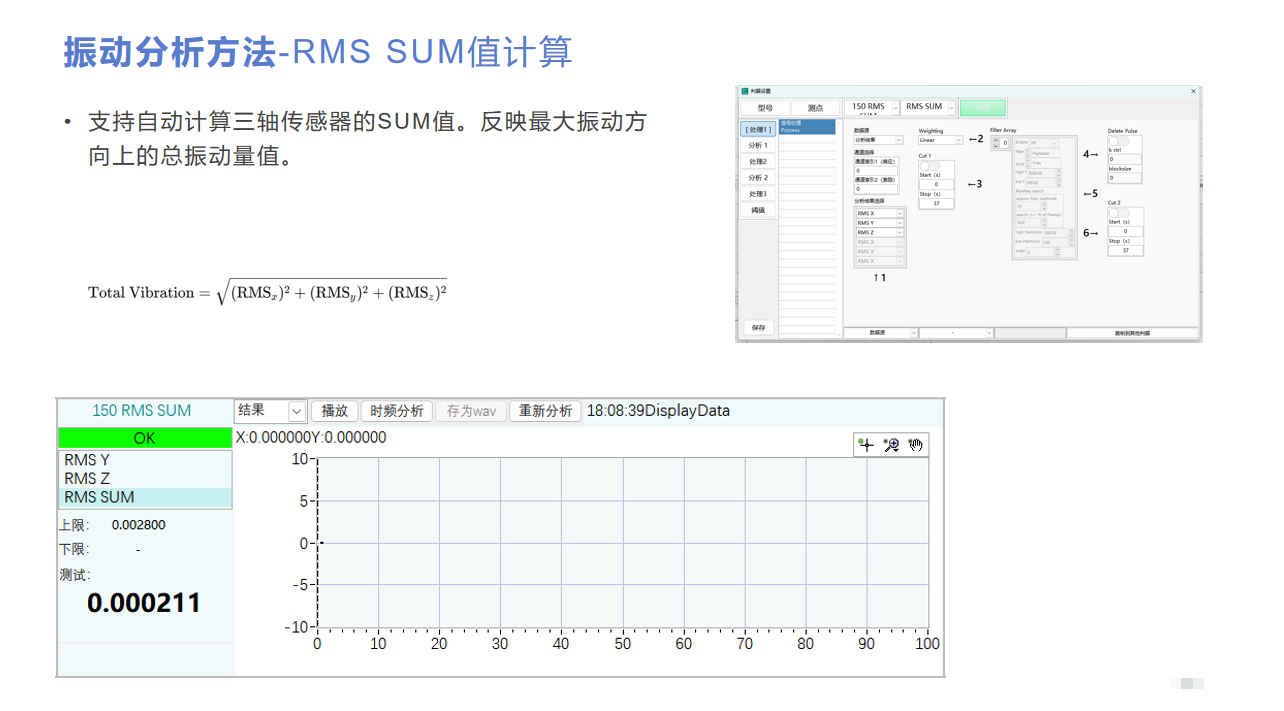

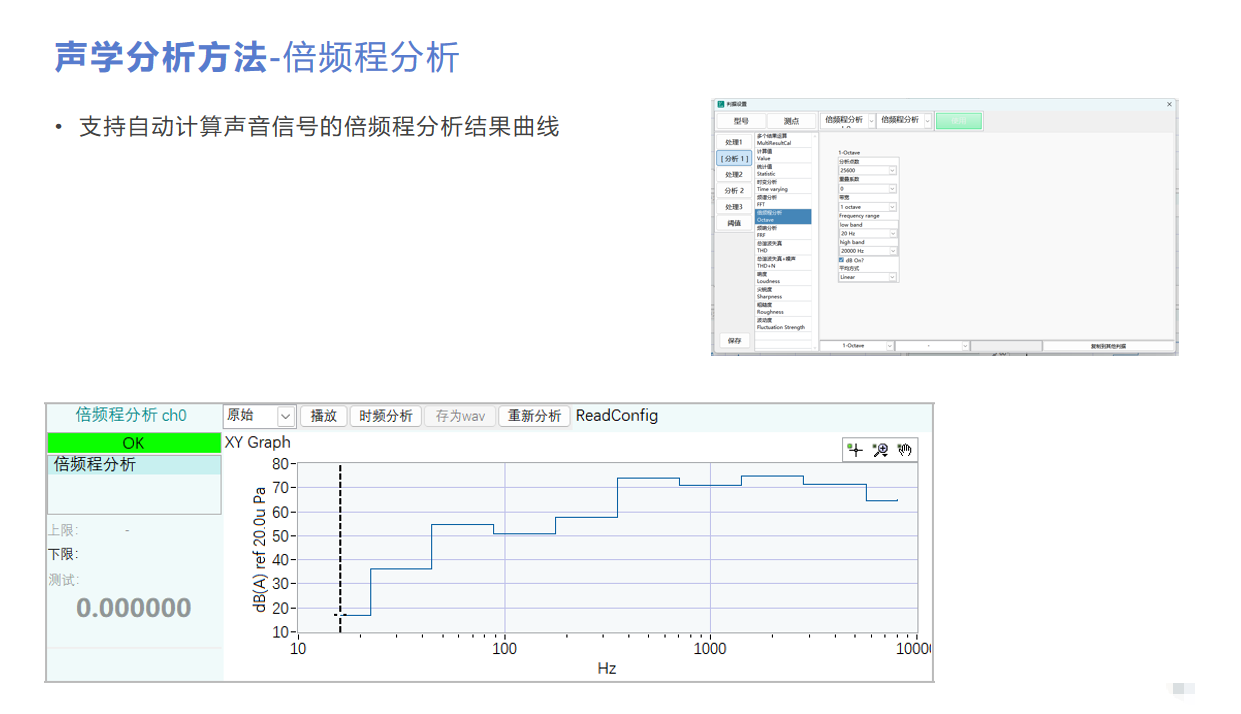

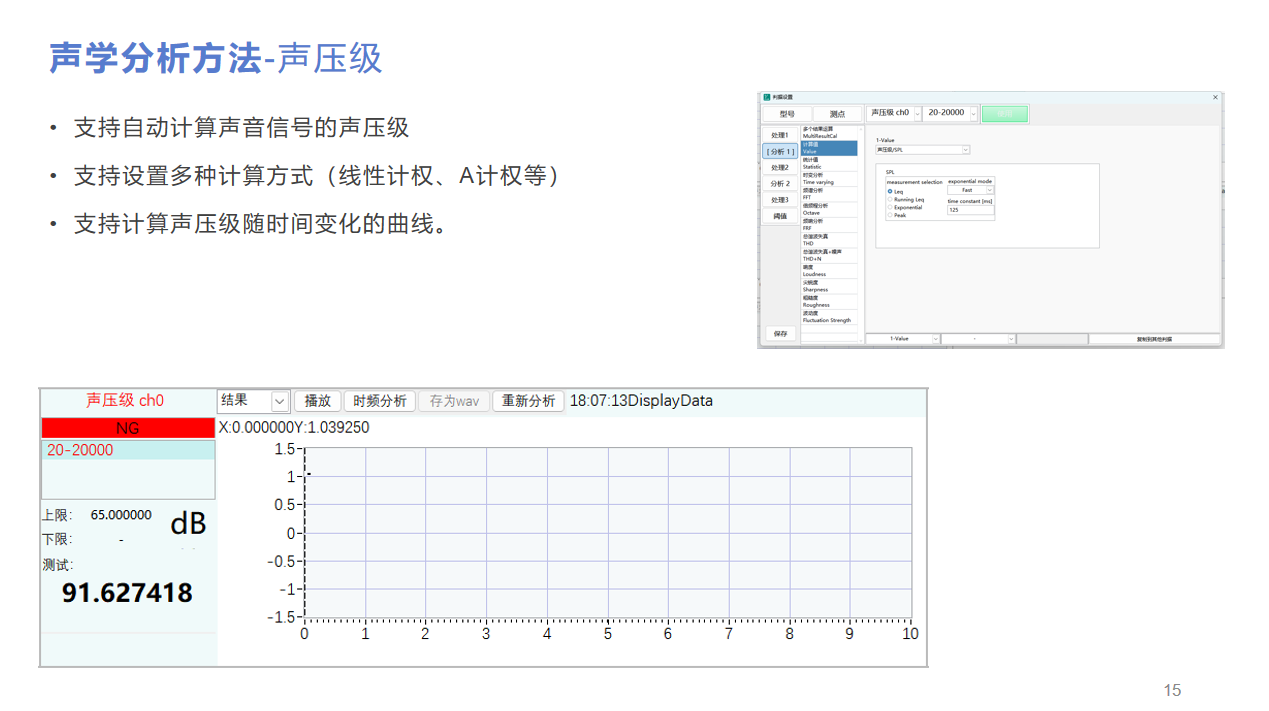

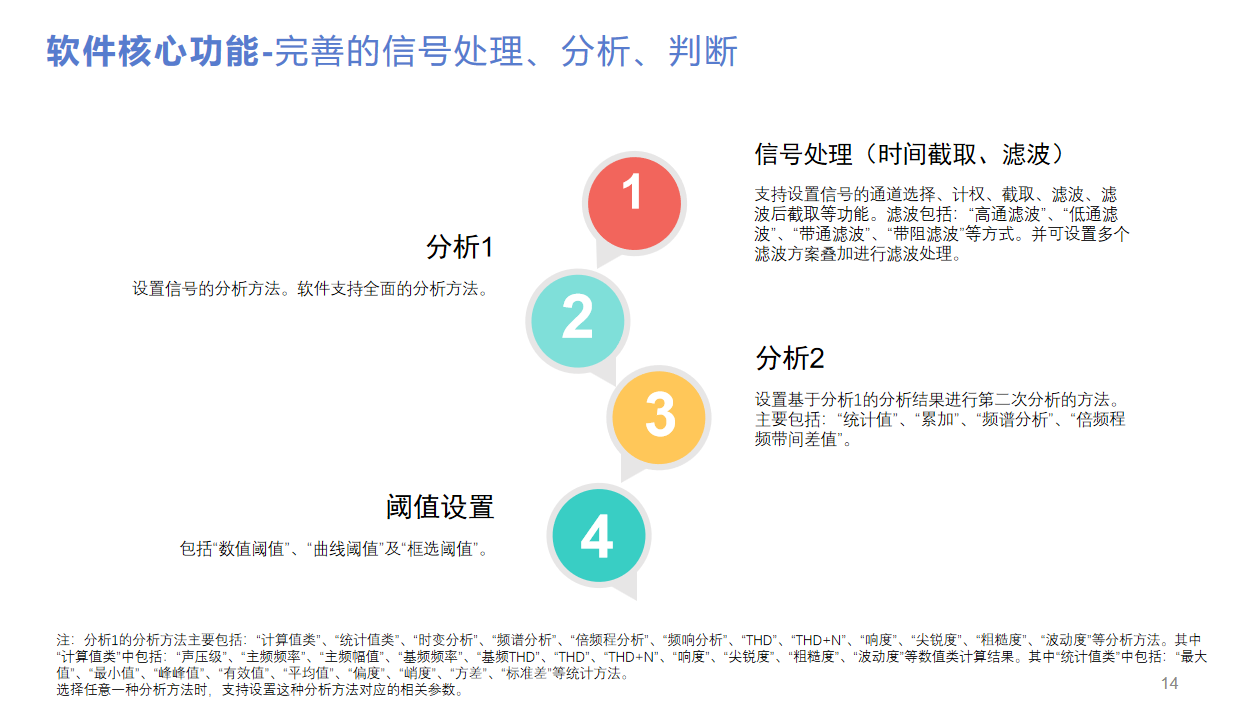

• 数十种异音检测专用分析方法

• 支持扫码输入产品编号。同时以产品编号对应记录的原始数据，随时可溯源。数据声音可播放。

• OK/NG结果输出支持界面显示、同时发生给PLC

• 全面的测试数据管理

• 支持多次测试数据对比

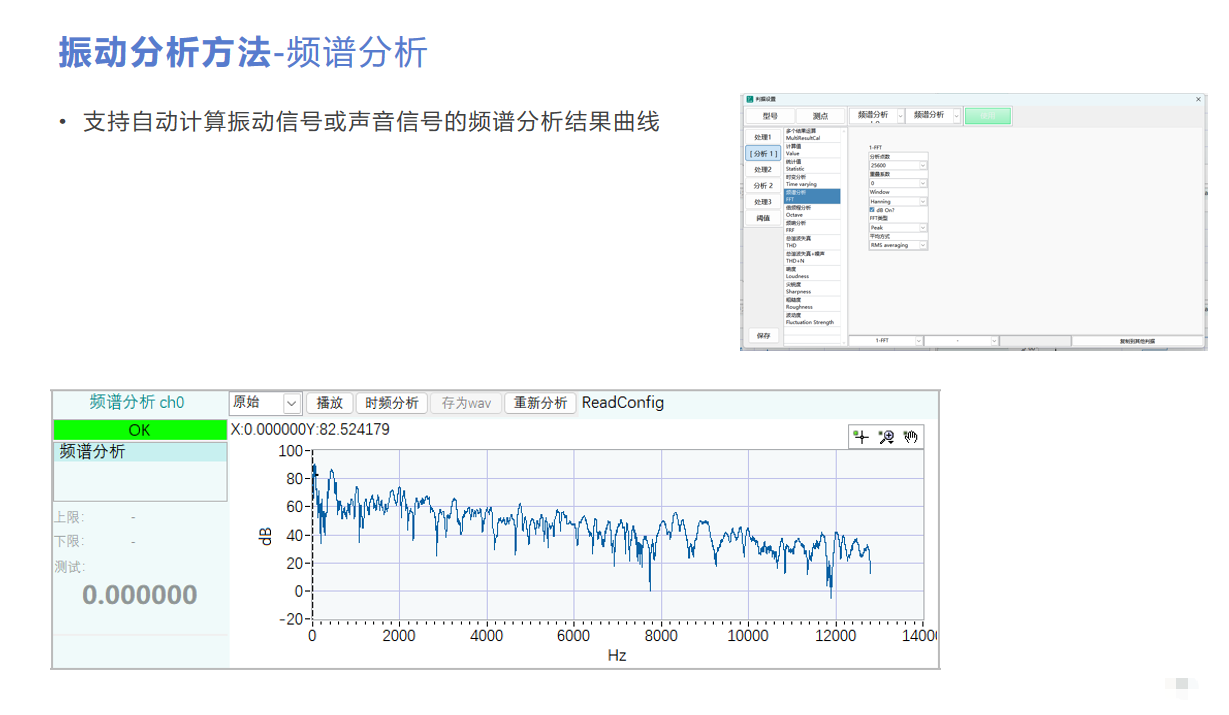

• 支持Colormap分析

• 管理员/操作员权限管理

• 完善的自动化接口：自带Modbus、OPC通信功能，与PLC无缝对接

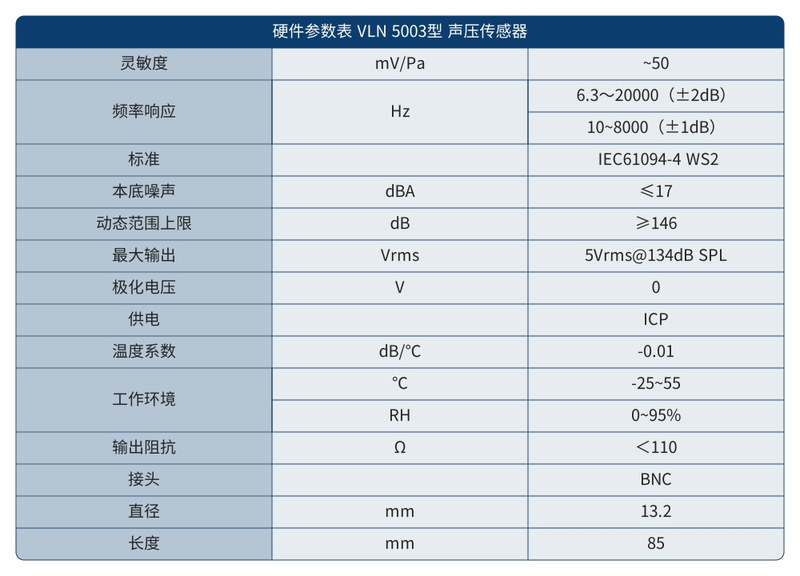

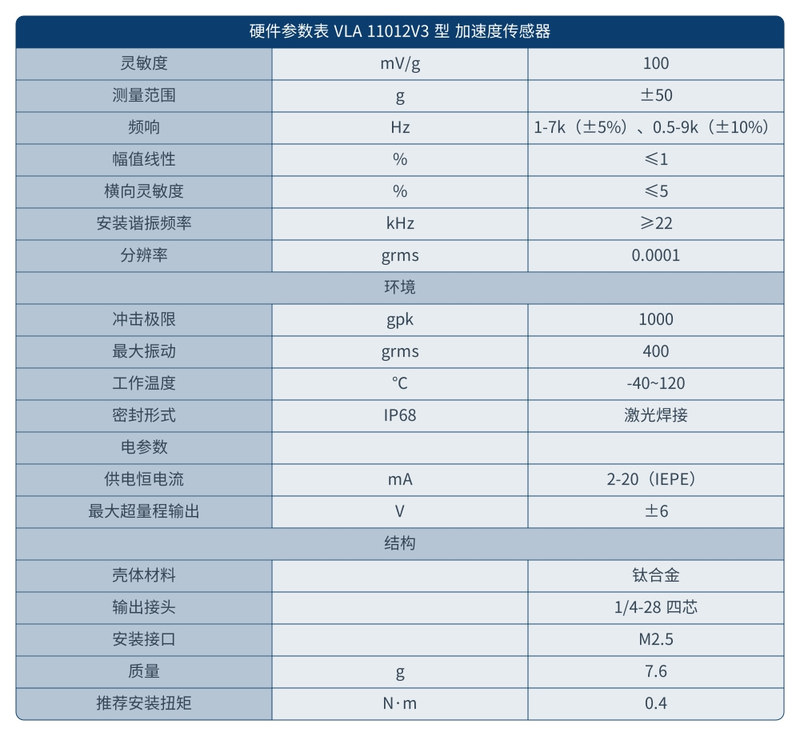

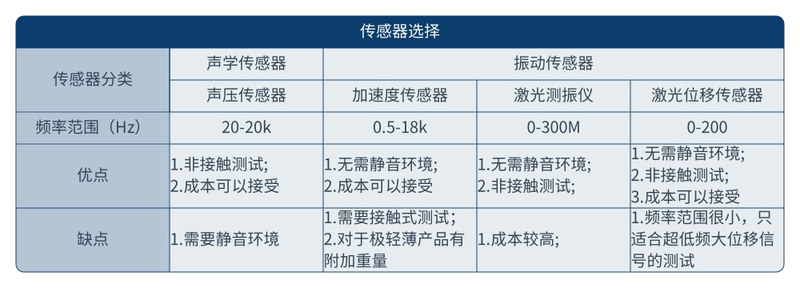

    异音检测根据现场情况，可以选择以下类型的传感器。

    关于异音检测为什么使用振动传感器的说明:

    1.声音都是由振动产生的。异常的声音会对应异常的振动。

    2.在声源位置检测到的振动信号，和声音信号有很强的关联性。在信号的时域、频域特征上都是一致的。所以可以通过检测振动信号来判断产品是否有异音。

    3.但是无法用振动信号去计算出准确的声压级(即通常所说的分贝值)。因为声压级和周围环境有很复杂的关系。

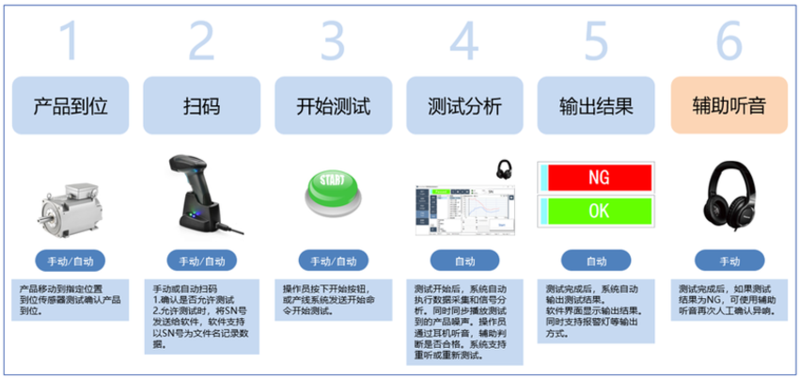

    系统测试流程示意图如下图所示。

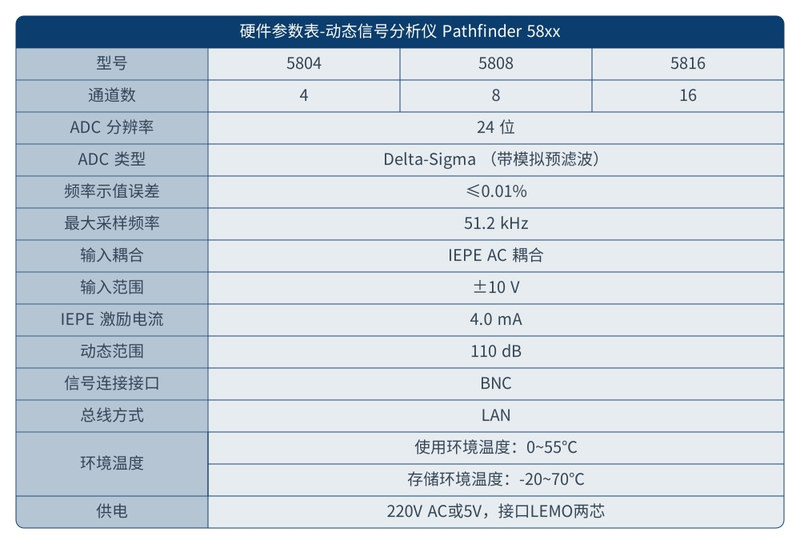

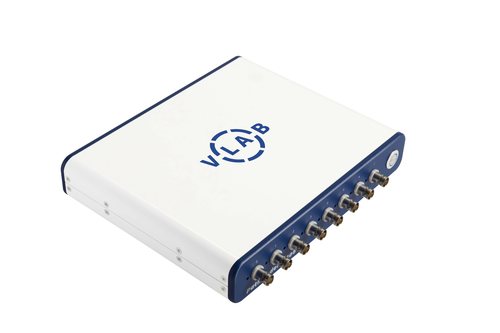

    系统由Vcheck异音异响检测系统软件+ Pathfinder 5804型异音信号分析仪 + 传感器+工业计算机+监听耳机+隔音箱或静音房等部分组成。

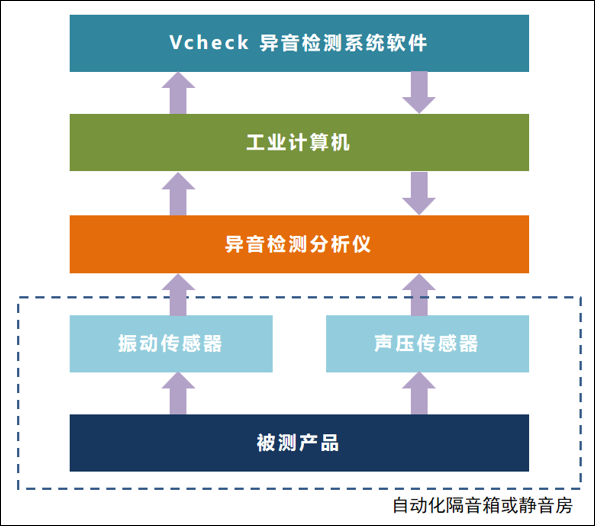

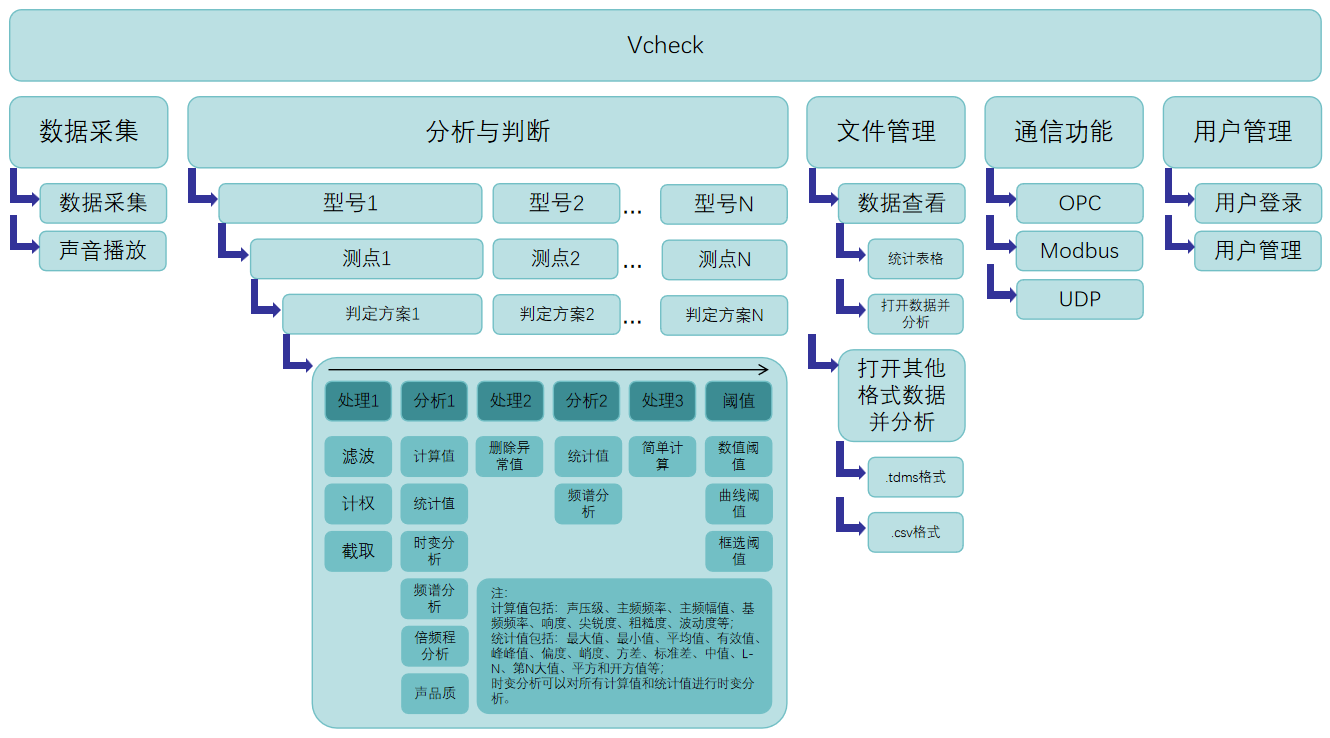

    系统框图：
