折叠屏按压异响检测

一、折叠屏按压异响的常见原因

折叠屏手机作为一种创新的移动设备，在使用过程中可能会出现按压异响的情况。其原因是多方面的。

  从屏幕本身来看，外屏与内屏脱离是一个常见因素。不正当使用手机，可能导致外屏与内屏发生脱离，比如过度弯曲、挤压等行为，就会在按压屏幕时出现响声。以OPPO手机为例，如果出现这种情况，按压屏幕就会发出哒哒声。另外，屏幕连接不牢固也会引发异响，屏幕在折叠过程中会反复受力，若连接不牢，就容易导致屏幕出现异响。

屏幕内部的零件松动也是产生异响的原因之一。使用一段时间后，屏幕内部的零件可能会因为各种原因出现松动，从而在按压屏幕时发出声音。还有   屏幕表面有空气的情况，在制造过程中，如果屏幕内部没有完全排空，就会在屏幕内部形成气泡，按压屏幕时气泡受到挤压，进而发出异响。

对于带有钢化膜的折叠屏手机，钢化膜的问题也不容忽视。如果钢化膜上出现裂缝或与外屏部分脱离，在按压屏幕时，也会发出哒哒的响声。

二、折叠屏按压异响的初步检测方法

外观检查

首先，仔细观察屏幕外观，查看是否有明显的裂缝、划痕或变形。如果屏幕表面有裂缝，可能会导致按压时发出异响，同时也能发现钢化膜是否有破裂或与屏幕分离的情况。对于中轴部分，要观察是否有灰尘、污渍或损坏的迹象，比如华为X3中轴表面沾染灰尘或污渍就会产生异响。

轻轻摇晃设备

将折叠屏手机闭合后轻轻晃动一下，听是否有零件松动产生的异响。如果能听到明显的晃动声，可能是屏幕内部的零件出现了松动。

按压测试

用手指轻轻按压屏幕的不同区域，感受是否有异常的响声。在按压过程中，要注意力度均匀，避免过度用力造成二次损坏。同时，记录下异响出现的具体位置和按压时的感受，以便后续进一步检测。

三、专业检测设备与技术

声学检测设备

专业的声学检测设备可以精确地捕捉到折叠屏按压时发出的声音频率、强度等参数。通过对这些参数的分析，能够判断异响的来源和严重程度。例如，利用麦克风阵列采集声音信号，然后通过软件进行分析处理，找出异响的具体位置和特征。

应力检测技术

应力检测技术可以检测屏幕在折叠和按压过程中的应力分布情况。如果屏幕某个区域的应力过大，可能会导致该区域出现异响。通过应力传感器等设备，可以实时监测屏幕的应力变化，为解决异响问题提供依据。

光学检测设备

光学检测设备可以用于检查屏幕内部的结构和连接情况。例如，使用显微镜观察屏幕内部的零件是否松动、连接是否牢固，还可以检测屏幕内部是否存在气泡等问题。

四、异响对折叠屏手机的影响

影响用户体验

按压异响会给用户带来不好的使用感受，降低用户对手机的满意度。当用户在操作手机时，听到屏幕发出的异常声音，会觉得手机质量有问题，从而影响使用心情。

可能暗示潜在问题

异响可能是折叠屏手机内部结构出现问题的信号。如果不及时处理，随着使用时间的增加，问题可能会逐渐恶化，导致屏幕损坏、功能失效等更严重的问题。例如，屏幕连接不牢如果不及时修复，可能会导致屏幕脱落或显示异常。

影响手机寿命

长期存在的按压异响可能会加速手机内部零件的磨损，从而缩短手机的使用寿命。例如，零件松动会导致零件之间的摩擦加剧，使零件更容易损坏。

五、解决折叠屏按压异响

未来振动静音按压检测，在生产线上的检测方案，

适用于笔记本电脑屏幕、平板屏幕、鼠标按键等产品的按压异响客观值的自动化检测。(方案原创，摘抄请备注来源)

本测试系统用于笔记本电脑屏墓、平板屏、鼠标按键等产品的按压异响客观值的自动化检测。系统集成了静音按压机构和通用型异音检测系统。静音按压机构支持自动控制按压，支持控制按压持续时间。系统配备了一系列专为生产线自动化测试打造的实用辅助功能:支持分级权限的用户管理体系，确保操作安全可控;集成modbus、OPC等通信自动化控制功能，实现设备无缝对接与高效协同;具备产品编号自动扫码输入功能，拥有原始数据完整记录与溯源机制，确保检测流程透明可查;支持数据批量分析管理，便于获取数据批量特征信息，辅助制定检测标准。

应用领域:

笔记本电脑屏幕、三平板屏幕、鼠标按键等产品。

系统特点、产品优势:

静音按压机构噪音值≤15dBA(测试距离500mm)按压频率1-5Hz

测试系统本底噪声低至≤7dBA

静音按压机构

·静音按压采用激振器原理设计，顶杆上下方向作动。顶杆最未端连接压力传感器。

·由压力传感器提供反馈信号。

结构设计无摩擦部件，所以机构作动时无摩擦音，中

噪音值≤15dBA(测试距离500mm)

使用自制-静音按压机构

             峰值推力-30N

             最大位移-20mm

             按压频率-0-10HZ

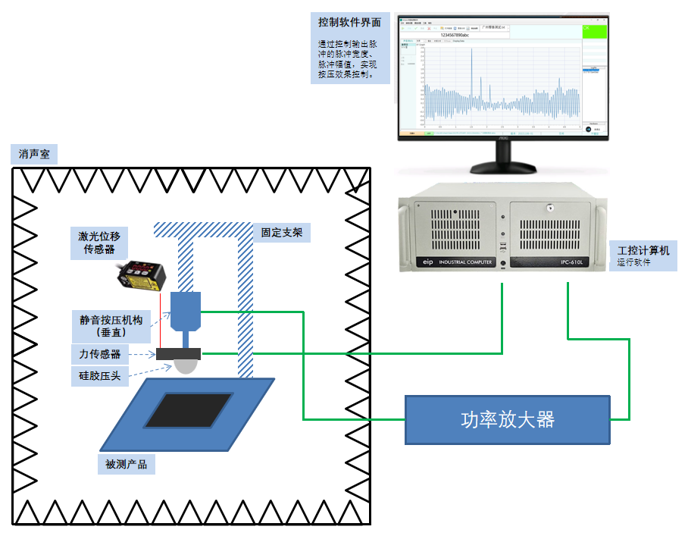

系统构成示意图：

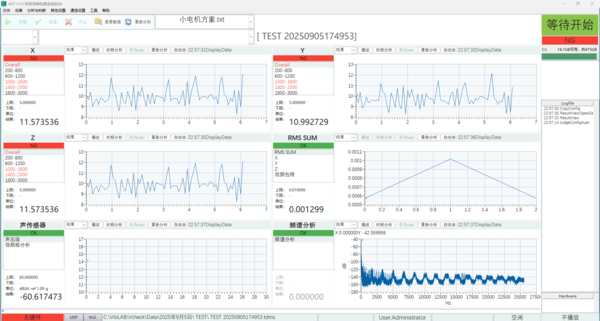

软件概述：

使用Vcheck 通用型异音检测 系统

·多测点、多通道、多种分析方法并行检测·数十种异音检测专用分析方法·支持扫码输入产品编号。同时以产品编号对应记录的原始数据，随时可溯源。数据声音可播放。·OK/NG结果输出支持界面显示、同时发生给PLC*全面的测试数据管理支持多次测试数据对比支持Colormap分析·管理员/操作员权限管理·自带Modbus、OPC通信功能，与PLC无缝对接支持Colormap分析
