发电机定子绕组端部动态特性测试（GB/T 20140-2016）专用试验系统
发电机定子绕组端部动态特性测试专用试验系统，是专门为发电机定子绕组端部动态特性测试设计的试验系统。本系统参数及功能符合《GB-T 20140-2016 隐极同步发电机定子绕组端部动态特性和振动测量方法及评定》。
额定功率200MW及以上，额定转速为1500r／min、1800r／min的4极隐极同步发电机；
额定功率200MW及以上，额定转速为3000r／min及3600r／min的2极隐极同步发电机。
本系统针对国家标准《GB-T 20140-2016 隐极同步发电机定子绕组端部动态特性和振动测量方法及评定》，做了专门的适配设计。以提高现场试验效率，将试验出错的可能性降到最低。
引导型试验流程
试验过程中，进行操作提示，确保试验过程正确执行。
触发采集，采集完成后自动进入下一次等待触发。单人即可完成试验。
专用模态分析过程
一键生成结构：只需输入测点数量，自动生成试验所需的圆环形结构。
一键施加约束：一键按照测点号自动施加径向约束，支持手动修改。

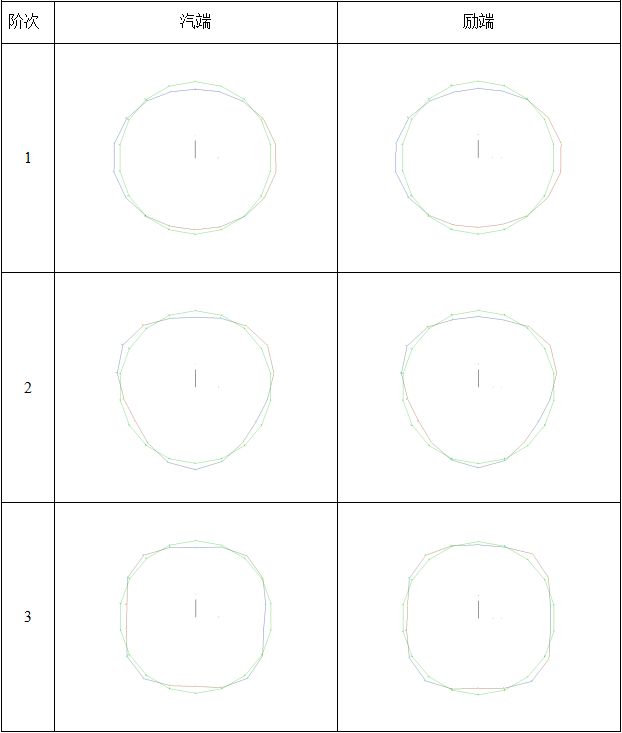

一键完成模态分析：默认已选中适合发电机定子绕组端部结构的模态分析方法，无需手动选择频率等。
一键生成试验报告：一键生成word试验报告。
可靠力锤设计
力锤使用锤柄出线设计，避免了传统力锤锤头处出线很容易碰坏的问题。
力锤选型大小适中，适合发电机定子绕组端部结构的敲击。
高灵敏度加速度传感器
传感器选择500mV/g的加速度传感器，确保极高的测试信号信噪比。
全套试验附件
试验附件包含了定制仪器箱、2套（含备份）线缆、签字笔、3M双面胶、酒精棉、备忘清单。确保出差不会忘带设备细节。
锤击法模态分析；
锤击法固有频率测试；

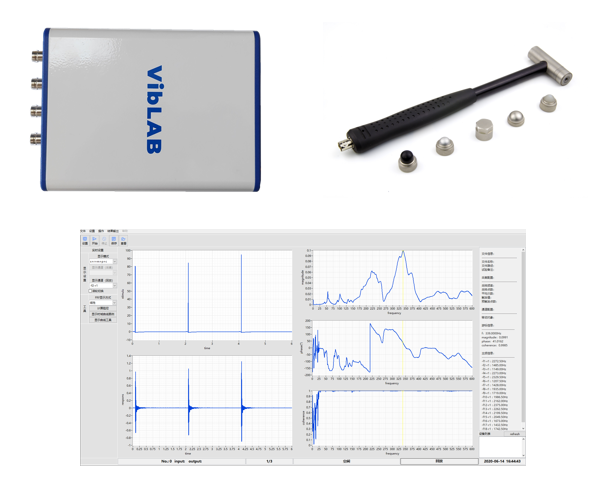

| 硬件 | Pathfinder 5804 | 高精度数据采集仪。4通道，24位AD，4-AD 全并行，LAN总线，51.2kHz每通道，ICP,电 压DC,AC输入，抗混叠滤波，116dB动态范 围，增益1~1000。 |
| 软件 | F-TOOL GB／T 20140-2016定制版 | 模态测试分析软件。振动频谱分析、频响函数分析、模态分析 。 针对发电机定子绕组端部模态测试进行了操作优化：1.一键自动生成结构；2.一键自动施加约束；3.一键完成模态分析等。 |
| 传感器 | VLF-2 | 模态试验力锤。锤柄尾部出线，锤头附件无裸露接线，不易误碰损坏。测量范围20KN，适用于对几十公斤到几吨的结构进行 激励，适用于发电机定子绕组端部动态特性测。 |
VLA15012V1 | 加速度传感器。ICP型，灵敏度500mv/g，频响范围0.2～8kHz，量程±10g，安装谐振频率＞20kHz，分辨率0.0002g，最大横向振动比<5%，重量18g，m5螺纹输出/尺寸：Φ 15x20mm。 | |
| 附件 | Mount-3 | 传感器尼龙安装座。 |
| CB-BNC-M5-5M | 屏蔽线缆，15m。 | |
| Pathfinder CASE | 工程塑料仪器箱，德国进口，系统定制专用仪器箱。 |
|
|
