模态分析系统
专门为快速进行锤击法经典模态试验、工作模态分析试验设计的高效率试验系统。
模态分析系统由Pathfinder高性能数据采集仪、f-tool 频率响应函数分析模块、f-tool 模态分析模块、力锤、振动传感器组成。
| 软件 | f-tool 频谱分析、模态分析模块 |
| 硬件 | Pathfinder 数据采集仪 |
| 附件 | 力锤 |
| 振动传感器 |
系统组成示意图如下：
锤击法模态分析
具有经济快速、适用性广的特点。通过试验模态分析，可得到结构的固有频率、阻尼比和模态振型。为结构的振动特性分析、振动故障诊断和预报以及结构动力学特性的优化设计提供依据。
工作模态分析

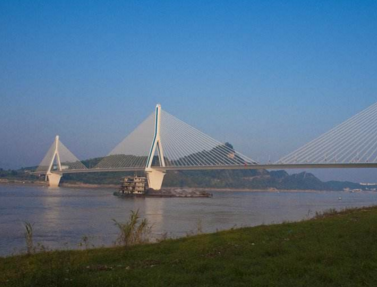

通过测量结构在自然或工作状态下的振动响应信号来获得结构的固有频率，阻尼和模态振型等模态参数。模态分析模块具有工作模态分析功能，可以实现对桥梁、建筑物等大型结构的工作模态分析。
锤击法模态分析
☆频域多项式拟合（FDPI）
☆最小二乘复指数拟合（LSCE）
工作模态分析
☆随机子空间识别（SSI）
锤击法模态分析
☆频域多项式拟合（FDPI）
适用于大阻尼模型。特别是在狭窄频带下的大阻尼模型的拟合；
☆最小二乘复指数拟合（LSCE）
适用于频带较宽情况下的模态拟合。在低阻尼模型下使用较为理想；
工作模态分析
☆随机子空间识别（SSI）
适用于无法获取激励信号时的模态分析。桥梁、大型建筑是常见的工作模态分析测试对象。
|
|
