ANT L01 Sys
工业声级计系统
高性价比。用于生产线上高效NVH检测，声压级、倍频程分析的自动检测与判定。
噪声测试下限低至 9 dBA
相较于传统声级计，ANT L1不仅拥有更全面的声学分析功能，能够从频率、时间等多个维度对产品声学性能进行分析，全方位保障产品品质。
系统还配备了一系列专为生产线自动化测试打造的实用辅助功能：支持分级权限的用户管理体系，确保操作安全可控；集成modbus、OPC等通信自动化控制功能，实现设备无缝对接与高效协同；具备产品编号自动扫码输入功能，拥有原始数据完整记录与溯源机制，确保检测流程透明可查；支持数据批量分析管理，便于获取数据批量特征信息，辅助制定检测标准。
在实现强大测试能力的同时，ANT L1的成本投入与传统声级计相当，真正做到了“高性能、低门槛”，为企业自动化测试提供了极具竞争力的解决方案。
应用领域：
汽车零部件：各类小风扇、各类电机、齿轮箱等
家用电器：洗衣机、抽油烟机、风扇等
导入成本低（成本接近传统声级计）
最低测试下限可选低至9dBA
更符合产线需求的上下限设置
每个测试结果都支持设置上下限
支持根据 OK 产品测试结果自动设置上下限
支持标准声源点检、支持一步完成自动校准
支持扫码输入产品编号。同时以产品编号对应记录的原始数据，随时可溯源。数据声音可播放，并支持提取特定频段的声音进行播放。
OK/NG结果输出支持界面显示、同时发生给PLC
支持测试数据管理
支持多次测试数据对比
自带Modbus、OPC通信功能，与PLC无缝对接
支持Colormap分析

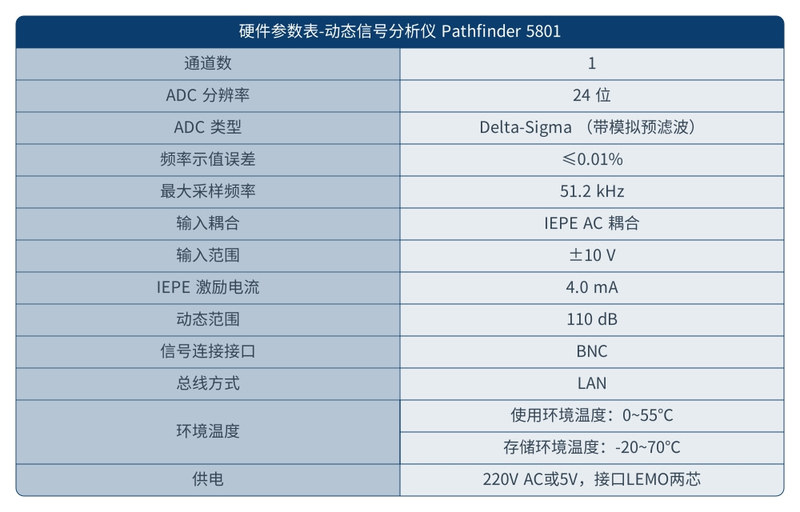

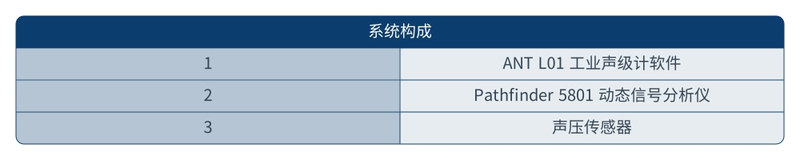

系统构成列表：

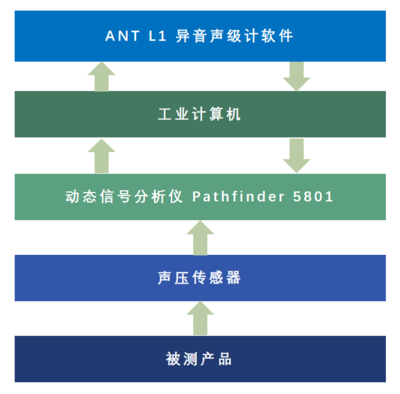

系统框图：

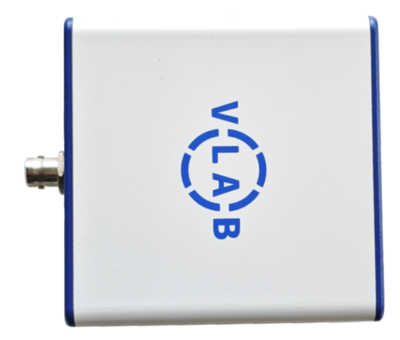

产品照片：

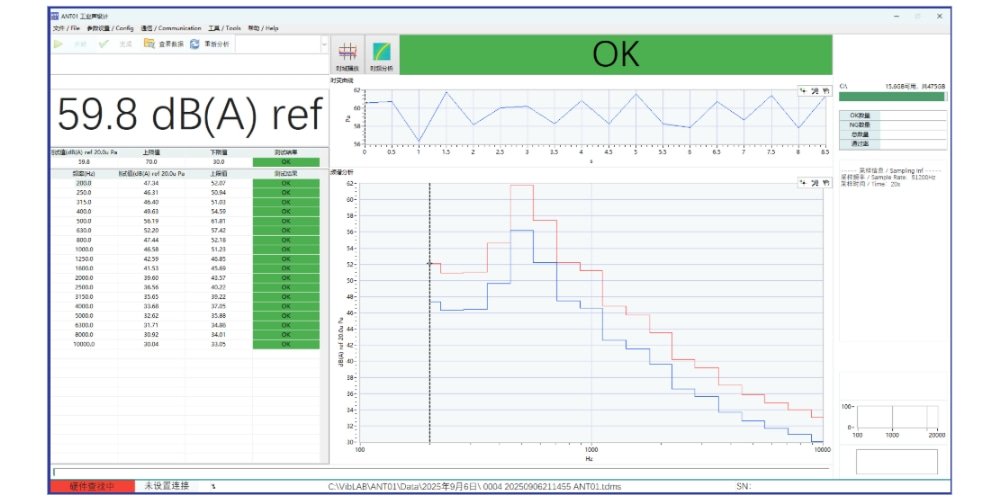

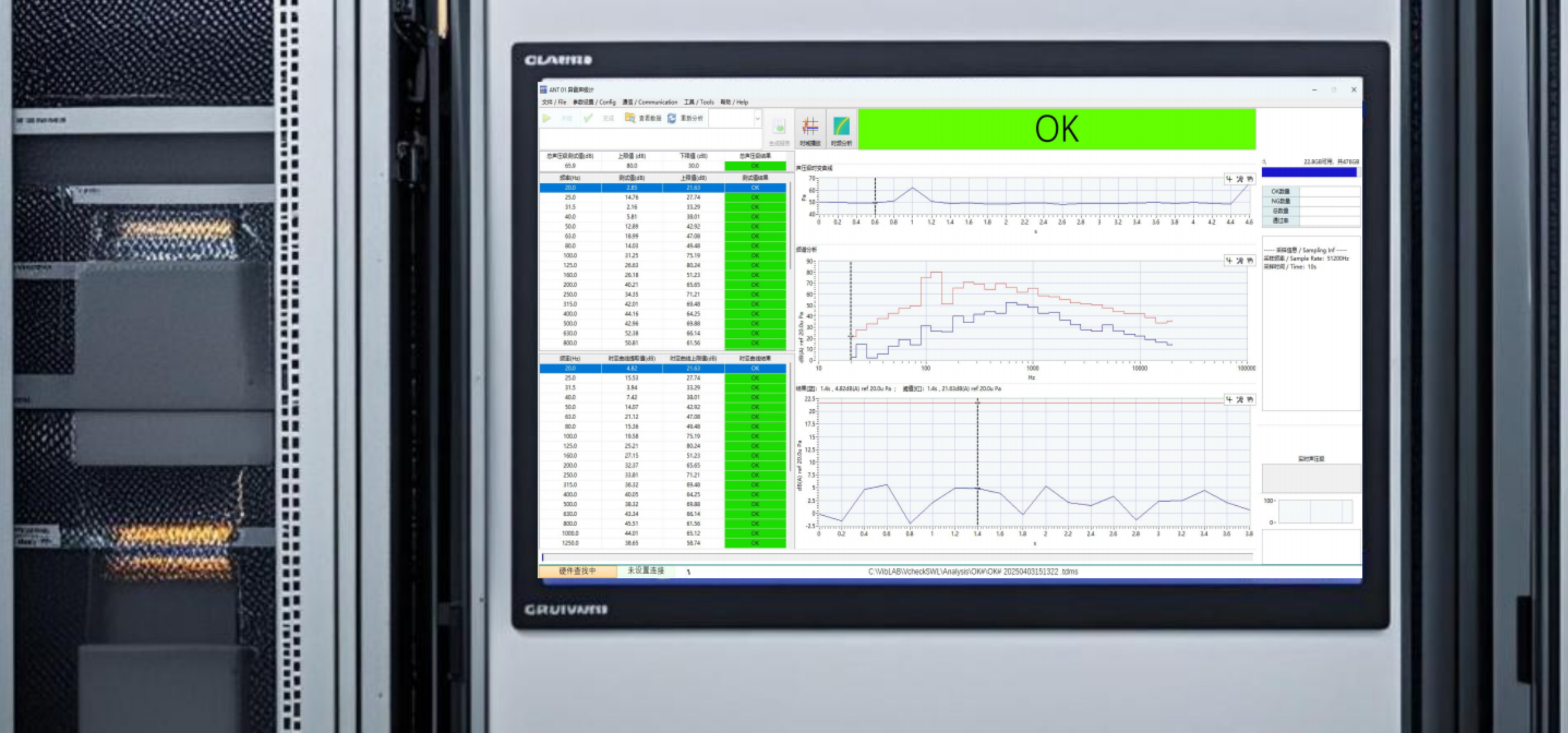

软件主界面：

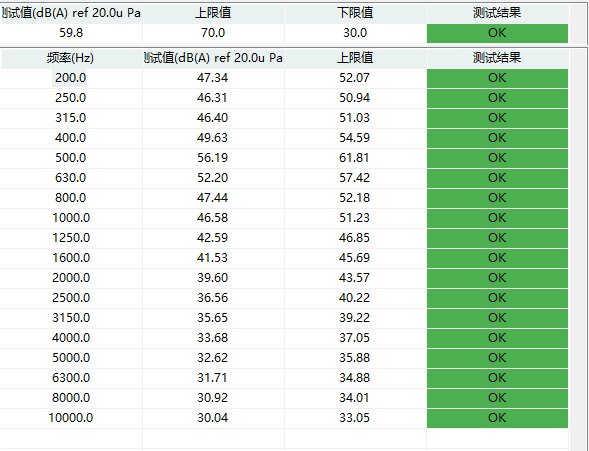

声压级分析、1/n 倍频程分析及其判定。所有分析结构均可设置上限，并进行OK/NG判定。
声压级是用于衡量声音大小的物理量，单位是分贝（dB）。注：1.手持式声级计显示的就是声压级。2.声压级的计算公式是：Lp=20lg(P/P0)
倍频程分析是一种在声学领域广泛应用的频谱分析方法。以最常用的1/3倍频程为例，是将倍频程等分为三个子频段，即每个1/3倍频程的频率范围是其中心频率的21/3倍。例如，中心频率为100Hz的1/3倍频程，其下限频率约为89.1Hz，上限频率约为112.2Hz。通过1/3倍频程分析，可以将信号的频率范围划分成较为细致的频段，从而比较精确地分析信号在不同频率下的特性。

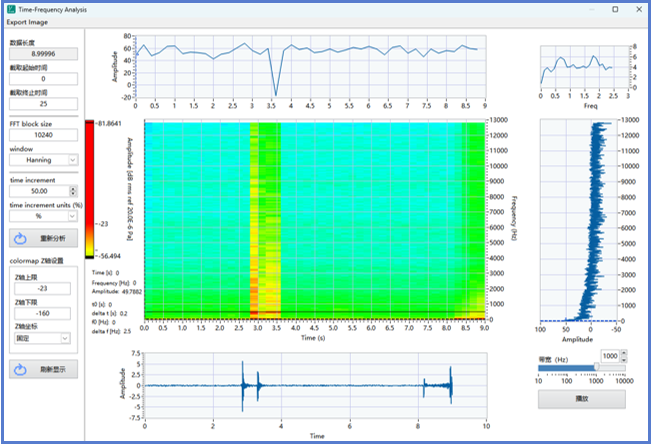

时频分析（STFT）功能帮助工程师同时在时域和频域上观察信号特征。
时频分析功能模块支持设置分析时间、分析点数、重叠率等参数。
支持提取所选频率范围内的时域数据并可以播放。辅助工程师定位到异音的时间和频率特征。

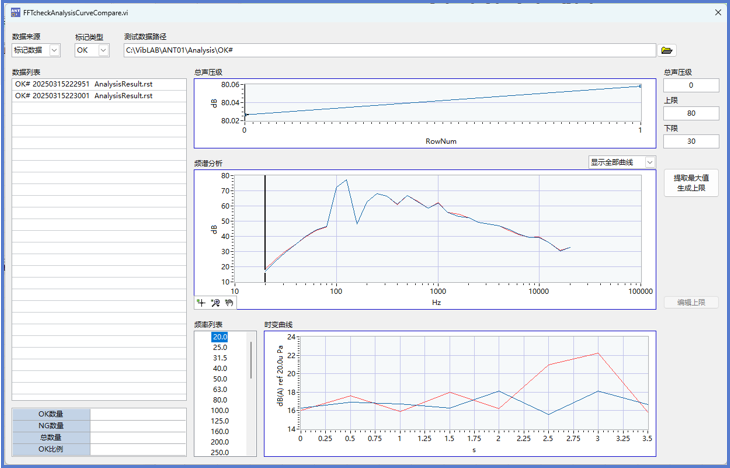

多次测试数据对比模块支持对比所选文件夹中的全部分析结果曲线。
默认选中标记为OK的数据文件夹。
多次测试数据对比模块可用于自动生成分析结果上限曲线。

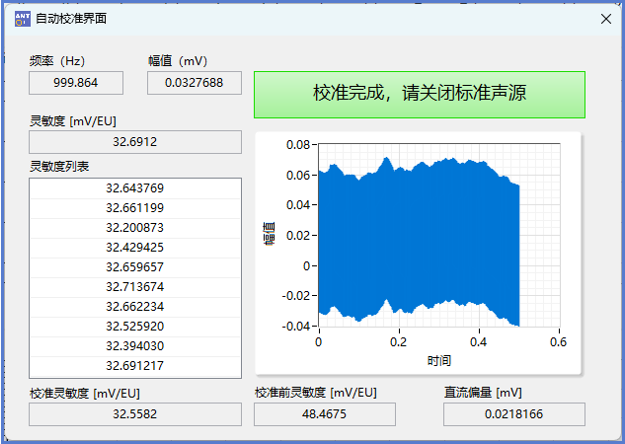

自动校准界面用于辅助产线工作人员半自动化完成对声压传感器的校准或点检功能。即使是非专业工程师，在自动校准功能辅助下也可以自主完成对声压传感器的校准或点检。
产线工作人员只需要手动将声压传感器插入标准声源，软件将自动识别到标准声源信号，显示“点击校准”按钮。同时显示实时声压级。
对于点检，工作人员观察实时声压级，进行记录。记录完成后将声压传感器拔出安装回原位即完成。
对于校准，工作人员需点击“点击校准”按钮。软件将弹窗自动校准界面。并自动完成校准。校准完成后，校准界面弹出提示信息，请工作人员拔出声压传感器。即完成自动校准。

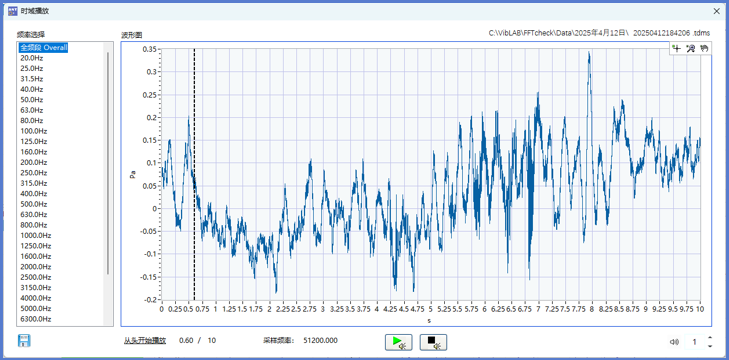

声音播放界面用于帮助工程师播放系统记录的声音。
声音播放界面支持设置声音放大倍数。
支持随时暂停或停止播放。
支持选择特定频率段的声音进行播放。
支持将声音信号保存为 .wav 格式。
